Ürün ayrıntıları:
|
| Modeli: | ZL-160G6 | Kesme uzunluğu: | 3m;6m;9m |
|---|---|---|---|
| kesme çapı: | 160 mm(isteğe bağlı: 220 mm;350 mm) | ayna markası: | beut |
| Fiber Lazer Kaynağı: | MAKS/RAYCUS/RECI/IPG | Kontrol sistemi: | CypCut Fscut3000s sistemi |
| Kesme Kafası: | Raytools 3D BM110 otomatik odak kesme kafası | Motor ve Sürücüler: | Japan Yaskawa servo motor ve sürücüleri |
| redüktör: | Japonya Shimpo düşürücü | Su soğutucu: | Hanlı/S&A/DVT |
| Vurgulamak: | CypCut Kontrol Fiber Lazer Tüp Kesici,1kw Metal Boru Lazer Kesim Makinesi,2kw Metal Boru Lazer Kesim Makinesi |
||

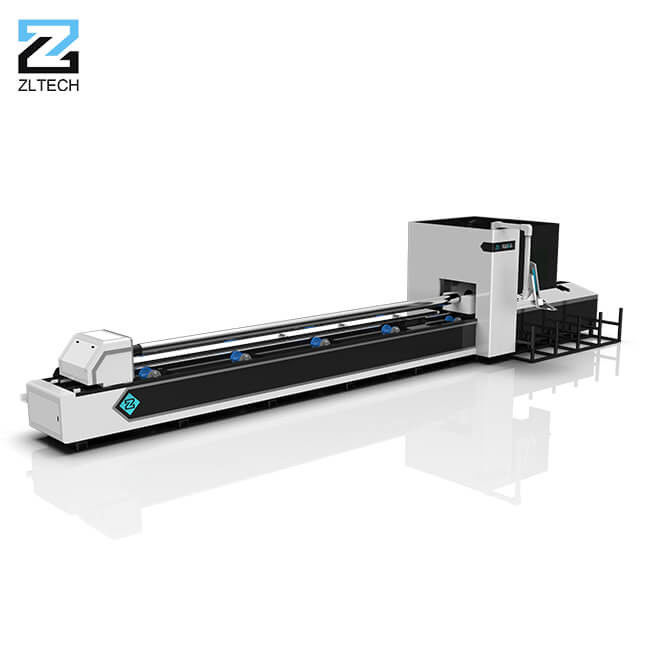

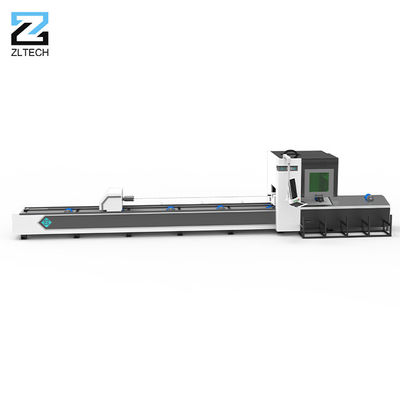

1) Bu tüp lazer kesim makinesi, deformasyon olmadan uzun süreli çalışmayı sağlamak için endüstriyel ağır hizmet tipi çelik yapıyı ve yüksek sıcaklıkta ısıl işlemi benimser.
2) Makine, hassasiyeti ve kararlılığı artırmak için NC pentahedron işleme, frezeleme, delme, kılavuz çekme ve diğer işleme işlemlerini benimser.
3) Tüm eksenler için sorunsuz çalışan, aşınmaya dayanıklı ve toz geçirmez yüksek hassasiyetli Tayvan Hiwin astar rayı ile yapılandırın ve otomatik yağlama ile donatılmıştır.
4) XY ekseni, orijinal taşlama tipi dişli kremayer (Tayvan YYC) ile yapılandırılmıştır ve Z ekseni, tüm makine doğruluğunu garanti edebilen bilyalı vida iletimini benimser.
5) 3B tüp yerleştirme yazılımını benimser, parça çizimi, değişiklik, tam tip dengeleme, stratejik yerleştirme ve rapor oluşturmayı destekler.
6) Profesyonel çift pnömatik ayna, malzeme çapı 10-360 mm'dir.
| Modeli | ZL-160G6 |
| Kesme uzunluğu | 6000mm(Opsiyonel:3000mm,9000mm) |
| kesme çapı | φ10mm-φ160mm(Opsiyonel:220mm,350mm) |
| ayna markası | beut |
| ayna miktarı | İki |
| Fiber Lazer Gücü | 1000W/1500W/2000W/3000W/6000W/12000W |
| Fiber Lazer Kaynağı | Raycus / Max / JPT / Reci / IPG |
| Kontrol sistemi | BCS100 yükseklik denetleyicili CypCut Fscut3000s sistemi |
| Kesme Kafası | Raytools 3D BM110 otomatik odak kesme kafası |
| Motor ve Sürücüler |
Japonya Yaskawa servo motor veDnehirler
|
| Motor ve sürücülerin gücü | X ekseni 750w;Y ekseni 2900w;Z ekseni 750w;W1 ekseni 2900w;W2 ekseni 1800w |
| Liner Kılavuz Sistemi | Tayvan Hiwin kılavuz rayları |
| Dişli çark | Tayvan YYC |
| redüktör | Japonya Shimpo / Jpan Desbore |
| Elektrik parçaları |
Schneider elektrik bileşenleri
|
| Su soğutucu | Çin DVT / Hanli / S&A |
| Oransal valf | Almanya Aventics / Japonya SMC |
| Yağlama sistemi | Otomatik |
| Bilgisayar | Sanayi bilgisayarı |
| Pozisyon Doğruluğu | ±0,03 mm |
| Çalışma Gerilimi | 380v, 3 fazlı, 50hz/60hz (özelleştirilmiş) |
| Hareket hızı | 120m/dak |
|
|
Entegre Makine Yatağı - Yatak, iyi bir dengeyi garanti edebilen ve iyi bir doğruluk sağlayabilen büyük kalınlıktaki kare borularla kaynaklanmıştır. - Yüksek sıcaklıkta tavlama ve doğal yaşlanma ile, yatağın deformasyonunu önleyebilen, titreşimi azaltabilen ve iyi bir kesme doğruluğunu garanti edebilen kaynak gerilimi ortadan kaldırılır. |
|
Yaşlandırma Tedavisi Olan Yapı Yüksek hassasiyeti sağlamak için, her ekipman ince öğütme ve yüksek sıcaklıkta eskitme işlemi ile tamamlanacak, yapı uzun süreli kullanımdan sonra deforme olmayacaktır. |
|
|
FUSCUT Denetleyici FSCUT sistemi, boru kesme kontrolü, yüksek hassasiyet ve verimlilikte standart boru (dikdörtgen, daire, oval, elips ve obround vb.), serbest form ve çelik kanalların (T/U/H/L şekli) üretimini desteklemek için tasarlanmıştır. |
|
Raytools Otomatik Odaklı Kesme Kafası - Odağı otomatik olarak ayarlayabilen, elle ayarlamaya gerek olmayan otomatik odak işlevine sahip lazer kafası.Yazılım, odaklama lenslerini malzemelerin farklı kalınlıklarına göre otomatik olarak değiştirebilir.Delme süresini kısaltabilir, delme kalitesini ve kesme hızını artırabilir.Basit, kullanışlı ve hızlı. - Yüksek güçlü kesim, küçük hacimli kesim ve uzun süreli kesim ile ısı, sis ve sis oluşturamayan odaklama bileşeninin etrafında tam daire su soğutması, kesme kafasının kullanım ömrünü büyük ölçüde artırır. |
|
|
Havacılık Dökme Alüminyum Kiriş - Makine, havacılık standartlarına göre üretilen ve 4300 ton basınçla ekstrüde edilen havacılık dökme alüminyum kirişi benimser.Kiriş, kirişin elde edilmesini sağlayabilen T6 ısıl işlemi ile işlenir. en yüksek mukavemet ve güçlü deformasyon direnci. - Ultra yüksek basınçlı çekme teknolojisi ve hafif tasarım kullanılarak, dökme alüminyum kirişe kıyasla kiriş ağırlığı %30 oranında azaltılır ve mukavemet ve rijitlik %20'den fazla artırılır.Yüksek hızlı hareket için daha uygundur ve işlem hızını büyük ölçüde artırabilir. |
|
Maksimum Lazer Kaynağı - Uzun ömürlü ve bakım gerektirmeyen çalışma - Yüksek elektro-optik dönüşüm verimliliği - İyi ışın kalitesi, yüksek enerji yoğunluğu - Uzaktan ağ tanılama sistemi - Geniş modülasyon frekansı - Güçlü güvenilirlik |
|
|
Japonya Yaskawa servo motor ve
sürücüler
- Kapalı döngü kontrolü, kayıp adım yok, yüksek hassasiyet. - İyi yüksek hız performansı, nominal hız genellikle 3000 rpm'ye ulaşabilir. - Düşük hızda bile sorunsuz çalışıyor. - Hızlı yanıt süresi, yüksek güvenilirlik. |
|
Tayvan YYC raf dişlisi -Yüksek iletim verimliliği - İletim hassas ve kararlı -Yüksek konumlandırma hassasiyeti -İyi doğruluk tutma -Yüksek iletim sertliği |
|
|
Japonya Shimpo düşürücü -Küçük dönüş boşluğu ile yüksek çıkış torku -PCS-2 standart konfigürasyon, %98'e varan verimlilik -Yüksek dişli meshleme doğruluğu |
|
Çift sıcaklıklı soğutma sistemi - Gerçek zamanlı ekran mevcut su sıcaklığı - Çift sıcaklık ikili kontrol modu - Enerji tasarrufu, elektrik tasarrufu ve çevre koruma - İstikrarlı ve güvenilir performans |
|
|
Tam Otomatik Çift Pnömatik Ayna - Pnömatik aynalar, tek tuşla sıkma ve otomatik merkezleme sayesinde elektrikli aynalardan 3 kat daha hızlıdır. - Büyük ve sabit kenetleme kuvveti ile ağır borular sabit bir şekilde kenetlenecektir. - Çok çeşitli kenetleme ve yüksek kesme hassasiyeti için iki sıra makara kullanılmıştır. |
Fiber Lazer Kesim makinesi, paslanmaz çelik, karbon çeliği, alaşımlı çelik, silikon çelik, yay çeliği, alüminyum, alüminyum alaşımı, galvanizli levha, alüminize çinko levha, dekapaj levhası gibi birçok metal malzemeyi kesebilir.
